本系統係針對現代風扇產品之自動化可靠度及壽命試驗需求而設計 , 每套系統最大容量應客戶適當需要而裝配 . 其可量測個別風扇之電性參數包含運轉電流及波形 , 電流轉速 , 及 CLK 轉速 依電腦端設定間格時間定時讀取資料 . PWM 驅動信號源提供最高 25KHZ 脈波 0-100% DUTY 可調範圍 . 此外還有 ON-OFF 時間控制 . 所有的測試條件皆可由電腦端規劃自動執行 .

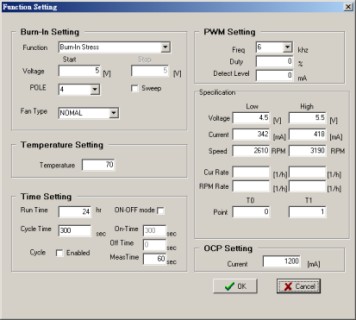

測試資料可由 EXCEL 軟體開啟以進行資料統計及報表輸出 . 測試軟體上可以隨時瀏覽即時量測的資料包含紀錄表格及圖形顯示 . 各個受測風扇之狀態 (OPEN/SHORT/FAIL/GOOD) 以顏色分別顯示在螢幕上 . 自動化的程序設定適合較複雜的應用例如分時差異的條件 ( 包含溫度 , 電壓 , PWM) 設定 , 或啟動電壓掃描皆可容易完成 .
|
| |
1. |
提供每台 250 組獨立 DC 信號源 0-28V/1A 或 28-53V/ 0.6A , 每一信號源可獨立設定及控制 |
| |
2. |
線上轉數 (RPM), 電流 , 及電壓量測 , 由電氣信號量測出 RPM 值 ( 兩線式 ) 或直接量測 clock 信號 ( 第三導 ), 內建獨立非 SCAN 方式之 METER 可快速獲取量測電流及電壓數據 . |
| |
3. |
ON/OFF 循環測試 :ON/OFF 循環的次數及 ON 或 OFF 時間可由電腦端設定 , 範圍由 1sec 至 600min . |
| |
4. |
PWM 信號 0-100% 最高 25KHZ 周期之可調輸出 提供 4 導風扇驅動信號 . |
| |
5. |
啟動電壓測試 : 以連續逐漸增加的電壓輸出 測試風扇之啟動轉速 , 電壓及電流 . |
| |
6. |
長時間退化曲線量測在運轉中取樣的資料 由電腦將即時資料以圖形方式表現 觀測其退化 |
| |
7. |
可程式過電壓 , 過電流保護 : 為防止異常操作 , 每一 CHANNEL 設有程式控制之保護機制 |
| |
8. |
系統內建 FLASH 資料記憶體作為資料暫存之用 可預防因系統當機時使資料流失 |
| |
9. |
採用 RS485 通訊埠，傳輸率達 9600. 分別使用於控制 ,CHAMBER, 及顯示看板之通訊 |
| |
10. |
系統可自動恢復因不正常因素之停機 : 若電腦不正常停機系統仍可繼續運轉 , 待電腦恢復後系統程式可連接測試 |
| |
11. |
LED 米字型 4*20 監視看板顯示機型資料及運轉狀態 . |
